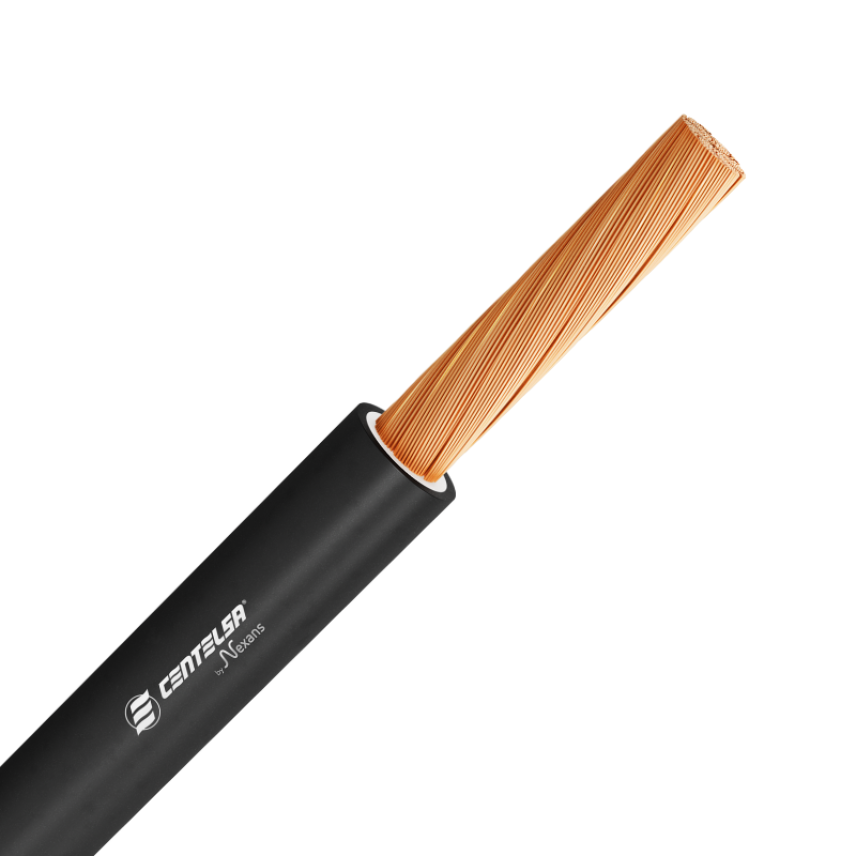

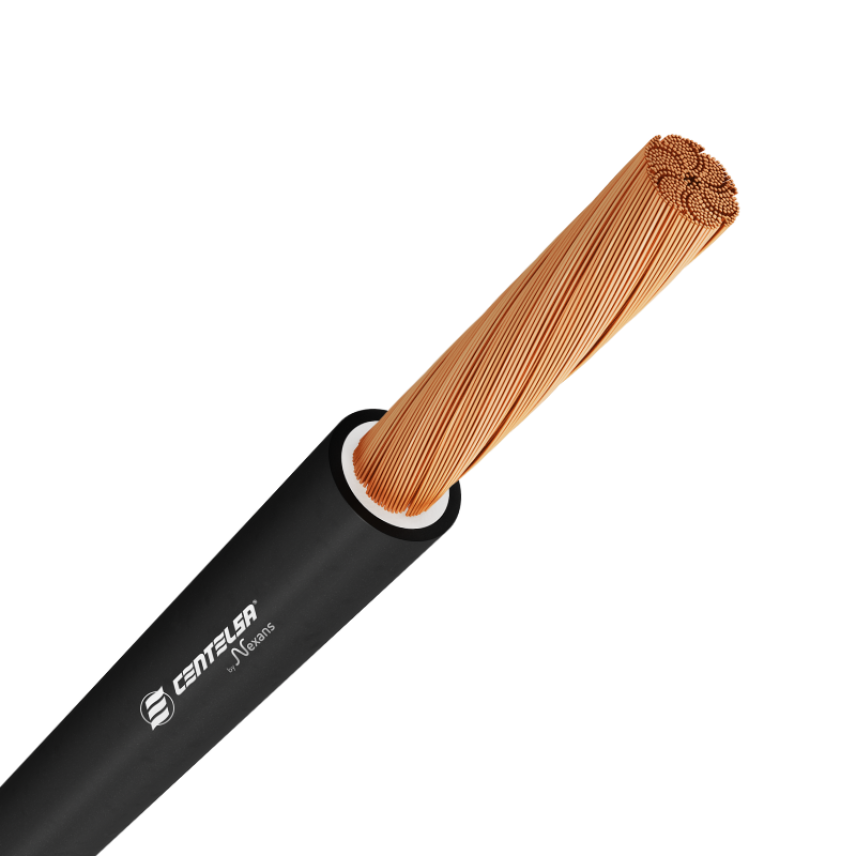

POTENCIA MONOFLEX Cu 90°C 0,6/1KV CT

Productos

2 AWG

Nexans ref. 213671

  • Diámetro del conductor: 7,91 mm
  • Sección del conductor: 33,63 mm²
  • Peso aproximado: 2677,89 kg/km
  • Diámetro exterior nominal: 12,36 mm
  • Espesor Aislamiento: 0,9 mm
  • Intensidad de corriente admisible: 130,0 A
  • Max. Resistencia DC del Conductor a 20 º C: 0,55 Ohm/km



1/0 AWG

Nexans ref. 213670

  • Diámetro del conductor: 9,99 mm
  • Sección del conductor: 53,51 mm²
  • Peso aproximado: 1863,84 kg/km
  • Diámetro exterior nominal: 14,64 mm
  • Espesor Aislamiento: 1,1 mm
  • Intensidad de corriente admisible: 170,0 A
  • Max. Resistencia DC del Conductor a 20 º C: 0,345 Ohm/km



2/0 AWG

Nexans ref. 213669

  • Diámetro del conductor: 11,27 mm
  • Sección del conductor: 67,44 mm²
  • Peso aproximado: 1343,55 kg/km
  • Diámetro exterior nominal: 15,78 mm
  • Espesor Aislamiento: 1,1 mm
  • Intensidad de corriente admisible: 195,0 A
  • Max. Resistencia DC del Conductor a 20 º C: 0,277 Ohm/km



3/0 AWG

Nexans ref. 213668

  • Diámetro del conductor: 12,65 mm
  • Sección del conductor: 85,03 mm²
  • Peso aproximado: 1138,66 kg/km
  • Diámetro exterior nominal: 17,83 mm
  • Espesor Aislamiento: 1,1 mm
  • Intensidad de corriente admisible: 225,0 A
  • Max. Resistencia DC del Conductor a 20 º C: 0,219 Ohm/km



4/0 AWG

Nexans ref. 213667

  • Diámetro del conductor: 14,27 mm
  • Sección del conductor: 107,22 mm²
  • Peso aproximado: 950,73 kg/km
  • Diámetro exterior nominal: 19,64 mm
  • Espesor Aislamiento: 1,2 mm
  • Intensidad de corriente admisible: 260,0 A
  • Max. Resistencia DC del Conductor a 20 º C: 0,174 Ohm/km



250 KCMIL

Nexans ref. 213666

  • Diámetro del conductor: 15,6 mm
  • Sección del conductor: 126,68 mm²
  • Peso aproximado: 737,78 kg/km
  • Diámetro exterior nominal: 21,32 mm
  • Espesor Aislamiento: 1,4 mm
  • Intensidad de corriente admisible: 290,0 A
  • Max. Resistencia DC del Conductor a 20 º C: 0,147 Ohm/km



350 KCMIL

Nexans ref. 213665

  • Diámetro del conductor: 18,49 mm
  • Sección del conductor: 177,35 mm²
  • Peso aproximado: 600,41 kg/km
  • Diámetro exterior nominal: 24,74 mm
  • Espesor Aislamiento: 1,6 mm
  • Intensidad de corriente admisible: 350,0 A
  • Max. Resistencia DC del Conductor a 20 º C: 0,105 Ohm/km



500KCMIL

Nexans ref. 213664

  • Diámetro del conductor: 21,7 mm
  • Sección del conductor: 253,35 mm²
  • Peso aproximado: 402,91 kg/km
  • Diámetro exterior nominal: 31,69 mm
  • Espesor Aislamiento: 1,8 mm
  • Intensidad de corriente admisible: 430,0 A
  • Max. Resistencia DC del Conductor a 20 º C: 0,074 Ohm/km



Descripción

Descripción

Aplicaciones

Usados en instalaciones industriales, en sistemas de distribución e iluminación. Instalación en sitios secos, húmedos o sumergidos en agua, tuberías, ductos, cárcamos, canalizaciones y bandejas portacables (CT).

Los cables de POTENCIA MONOFLEX son fácilmente maniobrables en espacios reducidos, se puede movilizar, enrollar y transportar con facilidad. Su característica de flexibilidad hace que durante la instalación y operación conserven sus propiedades eléctricas y mecánicas, garantizando que la conducción de energía eléctrica se realice de forma segura y confiable. Son aptos para enterrado directo en calibre 8 AWG y mayores en sitios de tráfico liviano.

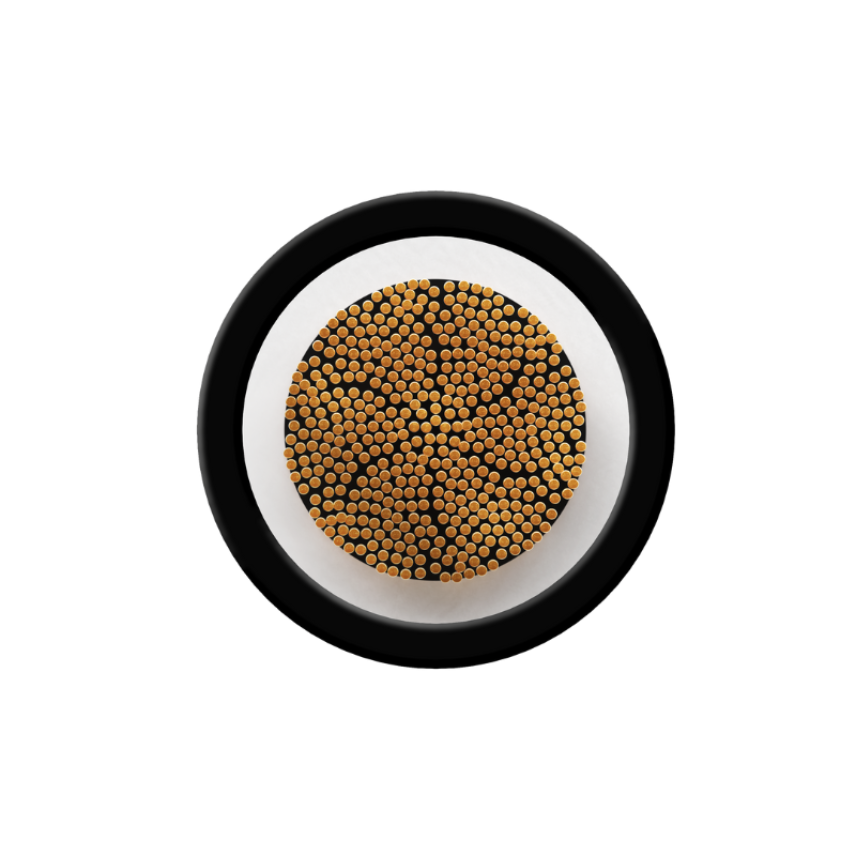

Construcción

Conductor

Conductores de cobre suave extraflexible.

Aislamiento

Compuesto temoestable en polietileno reticulado (XLPE), retardante a la llama (FR), para una temperatura máxima de operación de 90°C.

Cubierta General

Cubierta externa (chaqueta) con compuesto termoplástico en policloruro de vinilo (PVC), retardante a la llama (FR), resistente a los rayos solares (SR), resistente a los aceites y a la abrasión. Compuesto libre de sustancia peligrosas (RoHS).

Normas Aplicables

Certificado

RETIE No 05460

Temperatura de Operación

90°C

Tensión de Operación

0.6/1kV

Condiciones de Ampacidad

  • Capacidad de corriente para 90°C temperatura del conductor, 30°C temperatura ambiente. No más de tres conductores portadores de corriente en un ducto ó canalización. NTC 2050, Tabla 310.15(B)(16).
  • Los datos indicados en esta tabla están sujetos a tolerancias normales de fabricación.

NOTA:

  • Los datos aquí registrados son nominales y están sujetos a tolerancias según las normas y las prácticas normales de fabricación.
  • Otras configuraciones no especificados en este catálogo, pueden estar disponibles bajo pedido especial y cantidades mínimas de fabricación.

Características

Características

Características de construcción

Características de construcción

Aislamiento
XLPE
Cubierta Exterior
PVC
Flexibilidad del conductor
Class J
Forma del conductor
Alambres Bunchados
Material del conductor
Cobre flexible

Características dimensionales

Características dimensionales

Número de conductores
1

Características eléctricas

Características eléctricas

Tensión nominal de servicio Uo/U
0,6/1 kV

Características mecánicas

Características mecánicas

Resistencia a la abrasión
Excelente

Características de uso

Características de uso

Temperatura máxima operativa
90 °C
Temperatura de sobrecarga de emergencia
130 °C
Temperatura máxima del conductor en corto-circuito
250 °C
Conforme con RoHS
Si
Resistencia a radiaciones ultravioletas
Yes (720 hours)
No propagador del incendio
IEC 60332-3-24 (cat C)
