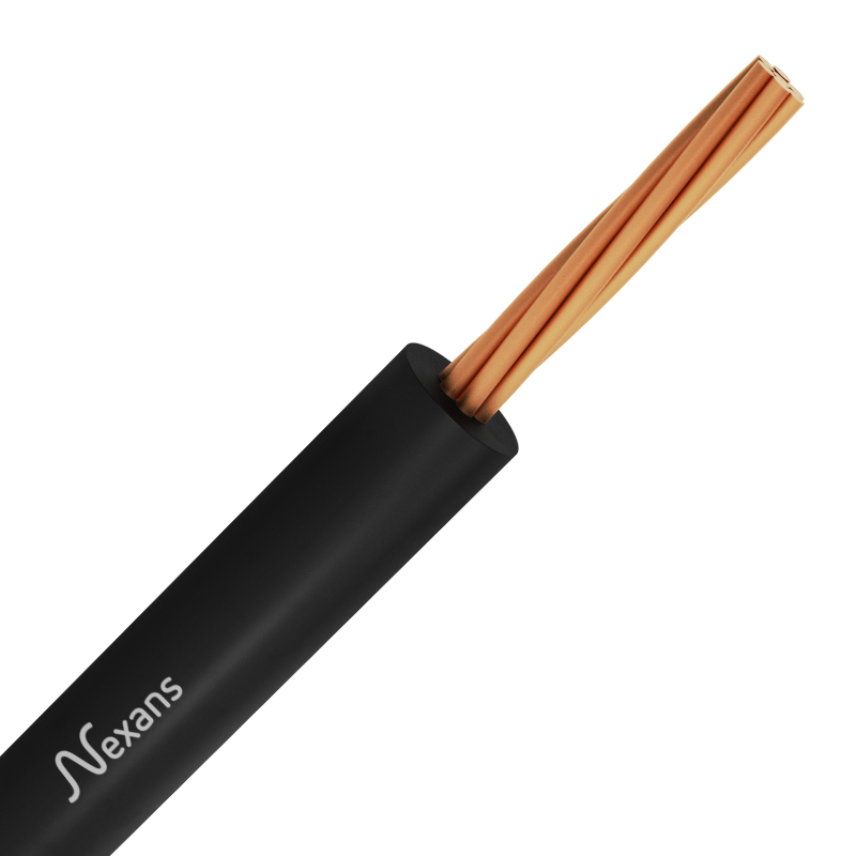

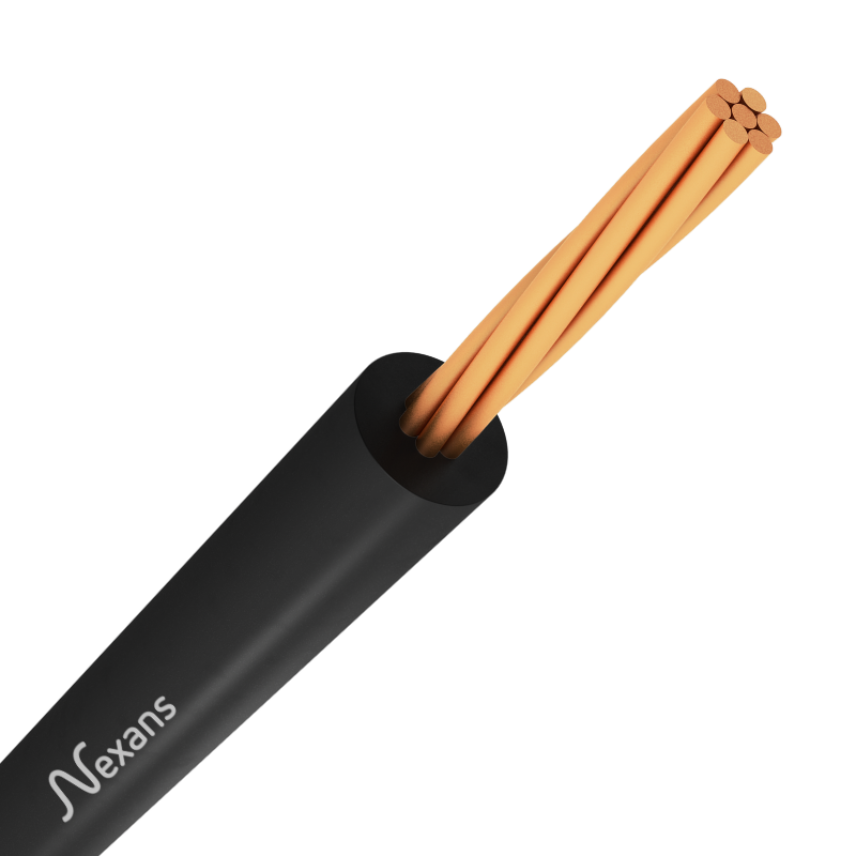

Cable Premium Nexans Solar PV WIRE

Productos

1/0 AWG

Nexans ref.

  • Embalaje: Bobina (1000m)
  • Peso aproximado: 585 kg/km
  • Sección del conductor: 53,5 mm²
  • Diámetro exterior nominal: 14,02 mm
  • Espesor Aislamiento: 2,67 mm
  • Intensidad de corriente admisible: 170,0 A
  • Max. Resistencia DC del Conductor a 20 º C: 0,335 Ohm/km



10AWG

Nexans ref.

  • Embalaje: Bobina (1000m)
  • Peso aproximado: 83 kg/km
  • Sección del conductor: 5,26 mm²
  • Diámetro exterior nominal: 6,81 mm
  • Espesor Aislamiento: 1,9 mm
  • Intensidad de corriente admisible: 40,0 A
  • Max. Resistencia DC del Conductor a 20 º C: 3,417 Ohm/km



12 AWG

Nexans ref.

  • Embalaje: Bobina (1000m)
  • Peso aproximado: 61 kg/km
  • Sección del conductor: 3,31 mm²
  • Diámetro exterior nominal: 6,22 mm
  • Espesor Aislamiento: 1,9 mm
  • Intensidad de corriente admisible: 30,0 A
  • Max. Resistencia DC del Conductor a 20 º C: 5,457 Ohm/km



2/0 AWG

Nexans ref.

  • Embalaje: Bobina (1000m)
  • Peso aproximado: 723 kg/km
  • Sección del conductor: 67,4 mm²
  • Diámetro exterior nominal: 15,07 mm
  • Espesor Aislamiento: 2,67 mm
  • Intensidad de corriente admisible: 195,0 A
  • Max. Resistencia DC del Conductor a 20 º C: 0,266 Ohm/km



250 Kcmil

Nexans ref.

  • Embalaje: Bobina (1000m)
  • Peso aproximado: 1309 kg/km
  • Sección del conductor: 127 mm²
  • Diámetro exterior nominal: 19,47 mm
  • Espesor Aislamiento: 3,05 mm
  • Intensidad de corriente admisible: 290,0 A
  • Max. Resistencia DC del Conductor a 20 º C: 0,142 Ohm/km



2AWG

Nexans ref.

  • Embalaje: Bobina (1000m)
  • Peso aproximado: 372 kg/km
  • Sección del conductor: 33,6 mm²
  • Diámetro exterior nominal: 11,25 mm
  • Espesor Aislamiento: 2,16 mm
  • Intensidad de corriente admisible: 130,0 A
  • Max. Resistencia DC del Conductor a 20 º C: 0,532 Ohm/km



300 Kcmil

Nexans ref.

  • Embalaje: Bobina (1000m)
  • Peso aproximado: 1555 kg/km
  • Sección del conductor: 152 mm²
  • Diámetro exterior nominal: 20,74 mm
  • Espesor Aislamiento: 3,05 mm
  • Intensidad de corriente admisible: 320,0 A
  • Max. Resistencia DC del Conductor a 20 º C: 0,118 Ohm/km



350 Kcmil

Nexans ref.

  • Embalaje: Bobina (1000m)
  • Peso aproximado: 1795 kg/km
  • Sección del conductor: 177 mm²
  • Diámetro exterior nominal: 21,9 mm
  • Espesor Aislamiento: 3,05 mm
  • Intensidad de corriente admisible: 350,0 A
  • Max. Resistencia DC del Conductor a 20 º C: 0,101 Ohm/km



4 AWG

Nexans ref.

  • Embalaje: Bobina (1000m)
  • Peso aproximado: 249 kg/km
  • Sección del conductor: 21,2 mm²
  • Diámetro exterior nominal: 9,84 mm
  • Espesor Aislamiento: 2,16 mm
  • Intensidad de corriente admisible: 95,0 A
  • Max. Resistencia DC del Conductor a 20 º C: 0,847 Ohm/km



4/0 AWG

Nexans ref.

  • Embalaje: Bobina (1000m)
  • Peso aproximado: 1105 kg/km
  • Sección del conductor: 107 mm²
  • Diámetro exterior nominal: 17,57 mm
  • Espesor Aislamiento: 2,67 mm
  • Intensidad de corriente admisible: 260,0 A
  • Max. Resistencia DC del Conductor a 20 º C: 0,167 Ohm/km



500 Kcmil

Nexans ref.

  • Embalaje: Bobina (1000m)
  • Peso aproximado: 2504 kg/km
  • Sección del conductor: 253 mm²
  • Diámetro exterior nominal: 24,96 mm
  • Espesor Aislamiento: 3,05 mm
  • Intensidad de corriente admisible: 430,0 A
  • Max. Resistencia DC del Conductor a 20 º C: 0,071 Ohm/km



6 AWG

Nexans ref.

  • Embalaje: Bobina (1000m)
  • Peso aproximado: 171 kg/km
  • Sección del conductor: 13,3 mm²
  • Diámetro exterior nominal: 8,72 mm
  • Espesor Aislamiento: 2,16 mm
  • Intensidad de corriente admisible: 75,0 A
  • Max. Resistencia DC del Conductor a 20 º C: 1,346 Ohm/km



600 Kcmil

Nexans ref.

  • Embalaje: Bobina (1000m)
  • Peso aproximado: 3024 kg/km
  • Sección del conductor: 304 mm²
  • Diámetro exterior nominal: 27,67 mm
  • Espesor Aislamiento: 3,43 mm
  • Intensidad de corriente admisible: 475,0 A
  • Max. Resistencia DC del Conductor a 20 º C: 0,059 Ohm/km



750 Kcmil

Nexans ref.

  • Embalaje: Bobina (1000m)
  • Peso aproximado: 3752 kg/km
  • Sección del conductor: 380 mm²
  • Diámetro exterior nominal: 30,1 mm
  • Espesor Aislamiento: 3,43 mm
  • Intensidad de corriente admisible: 535,0 A
  • Max. Resistencia DC del Conductor a 20 º C: 0,047 Ohm/km



8 AWG

Nexans ref.

  • Embalaje: Bobina (1000m)
  • Peso aproximado: 119 kg/km
  • Sección del conductor: 8,37 mm²
  • Diámetro exterior nominal: 7,83 mm
  • Espesor Aislamiento: 2,16 mm
  • Intensidad de corriente admisible: 55,0 A
  • Max. Resistencia DC del Conductor a 20 º C: 2,142 Ohm/km



Descripción

Descripción

Estándares

  • Producto
    UL 4703

CABLE PREMIUM SOLAR

Cable Premium Nexans Solar PV WIRE cumple todos los requisitos de la norma UL 4703. Cuenta con conductor de cobre suave, con aislamiento polietileno reticulado (XLPE) libre de sustancias peligrosas (RoHS).

Aplicaciones y Características

Alimentación de circuitos de baja tensión hasta 2kV principalmente la conexión de paneles solares fotovoltaicos en techos y granjas solares donde se requieran características de resistencia a la intemperie.

Ideal para conexión entre los string de paneles solares fotovoltaicos al igual que la conexión a la caja combinadora (si existe) y como alimentador principal para la conexión de equipos inversores encargados de transformar la corriente directa (DC) proveniente de la energía solar en corriente alterna (AC).

Cables aptos para instalación en tubería conduit, directamente enterrado, en lugares secos húmedos o mojados, y resistente a los rayos UV.

En general los cables pueden ser usados para sistemas descritos en la NEC Artículo 690 parte IV (equivalente NTC 2050).

Nuestros cables PV WIRE, cumplen con las siguientes características:

  • Prueba de llama vertical/FV-1, según Norma UL 2556.
  • Instalación directamente enterrado, cumpliendo prueba de impacto según norma UL 4703.
  • Resistencia a los rayos solares cumpliendo con el ensayo definido en la norma UL 2556, exposición a 720 horas.
  • Cable diseñado para inmersión en el agua parcial o total de modo intermitente según la condición AD7, a una profundidad entre 150 mm y máximo 1 m (baja presión) cumpliendo con el ensayo definido en el numeral 14.2.7 de la norma IEC 60529 (Procedimiento desarrollado por Centelsa by Nexans).

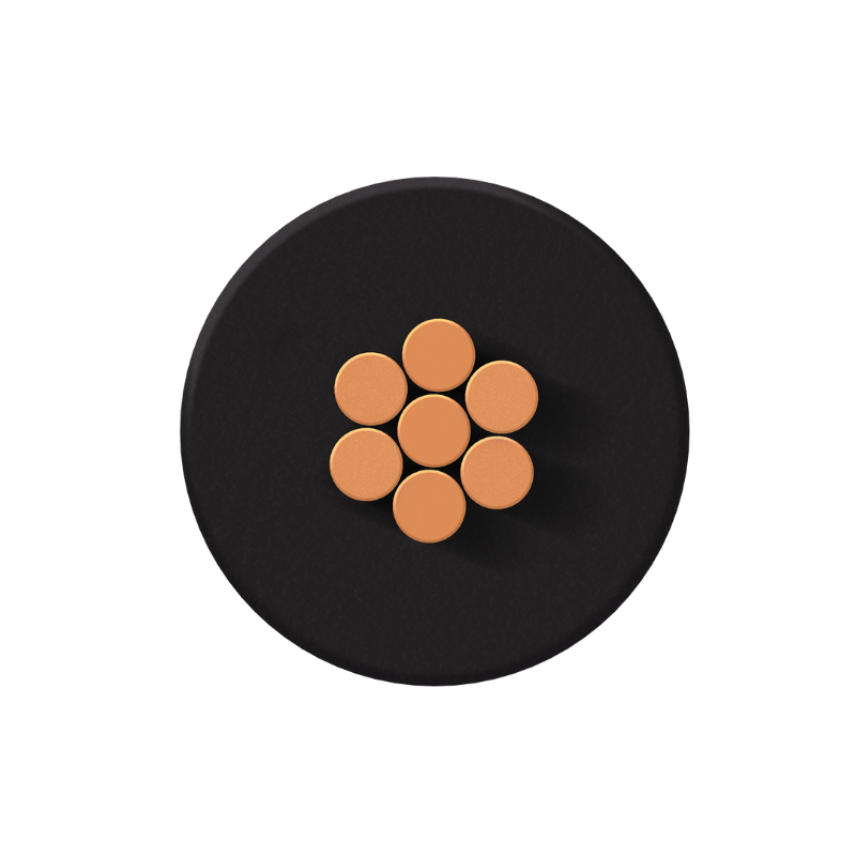

Construcción

Conductor: Cobre temple suave clase B.

Aislamiento: Compuesto termoestable Retardante a la llama (FR) y resistente a los rayos UV (SR).

Normas Aplicables

UL 4703

Certificado

RETIE N° 06875, RETIE N° 07015

Temperatura de Operación

90°C

Tensión de operación

2kV

Identificación

Aislamiento en color Negro y Rojo.

Secuencial de longitud metro a metro con retorno a cero.

Unidades de Empaque

Carretes de 1000 m. Otras unidades de empaque disponible bajo pedido.

Características Opcionales bajo pedido:

Conductor de cobre estañado o conductor de cobre flexible, aislamiento con compuesto reticulado libre de halógneos y baja emsión de humos. Aplicación de aditivos de protección contra roedores y termitas. Prueba de llama FV-2/VW-1.

Para mayor infomación, contactar a nuestro representante de ventas.

Condiciones de Ampacidad

  • Capacidad de corriente para 90°C temperatura del conductor, 30°C temperatura ambiente. No más de tres conductores portadores de corriente en un ducto ó canalización. NTC 2050, Tabla 310.15(B)(16).
  • Los datos indicados en esta tabla están sujetos a tolerancias normales de fabricación.

NOTA:

  • Otras configuraciones no especificados en este catálogo, pueden estar disponibles bajo pedido especial y cantidades mínimas de fabricación.

Oferta Solar Nexans

Pilares Oferta Solar

Etapas Proyecto Solar

Características

Características

Características de construcción

Características de construcción

Aislamiento
XLPE
Flexibilidad del conductor
Clase B
Material del conductor
Cobre

Características dimensionales

Características dimensionales

Número de conductores
1

Características eléctricas

Características eléctricas

Tensión nominal de servicio Uo/U
2 kV

Características mecánicas

Características mecánicas

Resistencia a la abrasión
Excelente
Resistencia mecánica a impactos
UL 4703

Características de uso

Características de uso

No propagación de la llama
UL 2556
Conforme con RoHS
Si
Mínima Temperatura de Instalación
-40 °C
Resistencia a radiaciones ultravioletas
UL 2556 - Sunlight Resistance
Presencia de Agua
AD7
