CABLE MULTIFLEX TC 600V 18 AWG - 10 AWG
CABLE MULTIFLEX TC 600V 18 AWG - 10 AWG
Cable multiconductor de dos, tres o cuatro conductores de cobre suave flexible. Ahora tus cables Multiflex tienen un trazo de color para facilidad en la identificación.
Lee más2x10AWG
Nexans ref. 213917
- Sección del conductor: 5,26 mm²
- Peso aproximado: 193,24 kg/km
- Diámetro del conductor: 3,05 mm
- Diámetro exterior nominal: 10,38 mm
- Espesor Aislamiento: 0,51 mm
- Número de conductores: 2
- Max. Resistencia DC del Conductor a 20 º C: 3,478 Ohm/km
- Intensidad de corriente admisible: 40,0 A
3x10AWG
Nexans ref. 213918
- Sección del conductor: 5,27 mm²
- Peso aproximado: 244,34 kg/km
- Diámetro del conductor: 3,05 mm
- Diámetro exterior nominal: 11,06 mm
- Espesor Aislamiento: 0,51 mm
- Número de conductores: 3
- Max. Resistencia DC del Conductor a 20 º C: 3,478 Ohm/km
- Intensidad de corriente admisible: 40,0 A
4x10AWG
Nexans ref. 213919
- Sección del conductor: 5,28 mm²
- Peso aproximado: 305,18 kg/km
- Diámetro del conductor: 3,05 mm
- Diámetro exterior nominal: 12,2 mm
- Espesor Aislamiento: 0,51 mm
- Número de conductores: 4
- Max. Resistencia DC del Conductor a 20 º C: 3,478 Ohm/km
- Intensidad de corriente admisible: 40,0 A
4x12AWG
Nexans ref. 213922
- Sección del conductor: 3,31 mm²
- Peso aproximado: 199,86 kg/km
- Diámetro del conductor: 2,43 mm
- Diámetro exterior nominal: 10,03 mm
- Espesor Aislamiento: 0,38 mm
- Número de conductores: 4
- Max. Resistencia DC del Conductor a 20 º C: 5,528 Ohm/km
- Intensidad de corriente admisible: 30,0 A
2x12AWG
Nexans ref. 213920
- Sección del conductor: 3,31 mm²
- Peso aproximado: 128,23 kg/km
- Diámetro del conductor: 2,43 mm
- Diámetro exterior nominal: 8,58 mm
- Espesor Aislamiento: 0,38 mm
- Número de conductores: 2
- Max. Resistencia DC del Conductor a 20 º C: 5,528 Ohm/km
- Intensidad de corriente admisible: 30,0 A
3x12AWG
Nexans ref. 213921
- Sección del conductor: 3,31 mm²
- Peso aproximado: 160,83 kg/km
- Diámetro del conductor: 2,43 mm
- Diámetro exterior nominal: 9,12 mm
- Espesor Aislamiento: 0,38 mm
- Número de conductores: 3
- Max. Resistencia DC del Conductor a 20 º C: 5,528 Ohm/km
- Intensidad de corriente admisible: 30,0 A
4x14AWG
Nexans ref. 213925
- Sección del conductor: 2,08 mm²
- Peso aproximado: 143,6 kg/km
- Diámetro del conductor: 1,958 mm
- Diámetro exterior nominal: 8,89 mm
- Espesor Aislamiento: 0,38 mm
- Número de conductores: 4
- Max. Resistencia DC del Conductor a 20 º C: 8,788 Ohm/km
- Intensidad de corriente admisible: 25,0 A
2x14AWG
Nexans ref. 213923
- Sección del conductor: 2,08 mm²
- Peso aproximado: 94,55 kg/km
- Diámetro del conductor: 1,958 mm
- Diámetro exterior nominal: 7,64 mm
- Espesor Aislamiento: 0,38 mm
- Número de conductores: 2
- Max. Resistencia DC del Conductor a 20 º C: 8,788 Ohm/km
- Intensidad de corriente admisible: 25,0 A
3x14AWG
Nexans ref. 213924
- Sección del conductor: 2,08 mm²
- Peso aproximado: 116,6 kg/km
- Diámetro del conductor: 1,958 mm
- Diámetro exterior nominal: 8,11 mm
- Espesor Aislamiento: 0,38 mm
- Número de conductores: 3
- Max. Resistencia DC del Conductor a 20 º C: 8,788 Ohm/km
- Intensidad de corriente admisible: 25,0 A
2x16AWG
Nexans ref. 213926
- Sección del conductor: 1,31 mm²
- Peso aproximado: 70,37 kg/km
- Diámetro del conductor: 1,54 mm
- Diámetro exterior nominal: 6,8 mm
- Espesor Aislamiento: 0,38 mm
- Número de conductores: 2
- Max. Resistencia DC del Conductor a 20 º C: 13,988 Ohm/km
- Intensidad de corriente admisible: 18,0 A
3x16AWG
Nexans ref. 213927
- Sección del conductor: 1,32 mm²
- Peso aproximado: 85,35 kg/km
- Diámetro del conductor: 1,54 mm
- Diámetro exterior nominal: 7,2 mm
- Espesor Aislamiento: 0,38 mm
- Número de conductores: 3
- Max. Resistencia DC del Conductor a 20 º C: 13,988 Ohm/km
- Intensidad de corriente admisible: 18,0 A
4x16AWG
Nexans ref. 213928
- Sección del conductor: 1,33 mm²
- Peso aproximado: 104,17 kg/km
- Diámetro del conductor: 1,54 mm
- Diámetro exterior nominal: 7,88 mm
- Espesor Aislamiento: 0,38 mm
- Número de conductores: 4
- Max. Resistencia DC del Conductor a 20 º C: 13,988 Ohm/km
- Intensidad de corriente admisible: 18,0 A
2x18AWG
Nexans ref. 213929
- Sección del conductor: 0,82 mm²
- Peso aproximado: 53,93 kg/km
- Diámetro del conductor: 1,214 mm
- Diámetro exterior nominal: 6,14 mm
- Espesor Aislamiento: 0,38 mm
- Número de conductores: 2
- Max. Resistencia DC del Conductor a 20 º C: 22,231 Ohm/km
- Intensidad de corriente admisible: 14,0 A
3x18AWG
Nexans ref. 213930
- Sección del conductor: 0,82 mm²
- Peso aproximado: 64,25 kg/km
- Diámetro del conductor: 1,214 mm
- Diámetro exterior nominal: 6,49 mm
- Espesor Aislamiento: 0,38 mm
- Número de conductores: 3
- Max. Resistencia DC del Conductor a 20 º C: 22,231 Ohm/km
- Intensidad de corriente admisible: 14,0 A
4x18AWG
Nexans ref. 213931
- Sección del conductor: 0,82 mm²
- Peso aproximado: 77,59 kg/km
- Diámetro del conductor: 1,214 mm
- Diámetro exterior nominal: 7,08 mm
- Espesor Aislamiento: 0,38 mm
- Número de conductores: 4
- Max. Resistencia DC del Conductor a 20 º C: 22,231 Ohm/km
- Intensidad de corriente admisible: 14,0 A
Descripción
Descripción
Estándares
-
ProductoUL 1277; UL 66; UL 83
Aplicaciones
Cable de servicio liviano usados como cordón de servicio para conexión de herramientas portátiles y extensión de electrodomésticos, en instalaciones abiertas y extensiones portátiles con terminales. Se puede usar como cable de control donde no requieran apantallamientos electrostáticos.
Aptos para distribución de energía eléctrica en baja tensión, para ser instalados en cárcamos, instalación en ductos y canalizaciones, conexión de tableros y alambrado en edificaciones industriales o comerciales, para enterramiento directo con tráfico liviano, para instalaciones en bandejas portacables en ambientes secos, húmedos, mojados y a la intemperie. Se puede usar como cable alimentador de bombas sumergibles en agua.
Construcción
Conductor
Conductores de cobre suave extraflexible.
Aislamiento
Compuesto termoplástico en policloruro de vinilo (PVC), retardante a la llama, al incendio (FR), resistente a la abrasión, calor y ambientes secos, húmedos y mojados. Compuesto libre de sustancia peligrosas (RoHS).
Cubierta Individual
Sobre el aislamiento se aplica una cubierta de Nylon resistente al contacto con los aceites y derivados del petróleo como la gasolina.
Cubierta Externa
Cubierta externa con compuesto termoplástico en policloruro de vinilo (PVC), retardante a la llama, resistente a la abrasión, humedad, al impacto (ER), resistente a los rayos solares (SR). Compuesto libre de sustancia peligrosas (RoHS).
Normas Aplicables
UL 1277
Certificado: RETIE No 06275
Temperatura de Operación
90°C en lugares secos, húmedos y mojados.
Tensión de Operación
600V
Identificación
- Identificación de los conductores:
Dos conductores: negro-blanco.
Tres conductores: negro-blanco-verde.
Cuatro conductores: negro-rojo-blanco-verde.
Cinco conductores: amarillo-azul-rojo-blanco-verde.
- Identificación sobre la Cubierta:
Trazos de color según número y calibre de los conductores.
Condiciones de Ampacidad
- Capacidad de corriente para 90°C temperatura del conductor, 30°C temperatura ambiente.
- No más de tres conductores portadores de corriente en un ducto ó canalización. NTC 2050, Tabla 310.15(B)(16).
Descubre: NEXANS MULTIFLEX

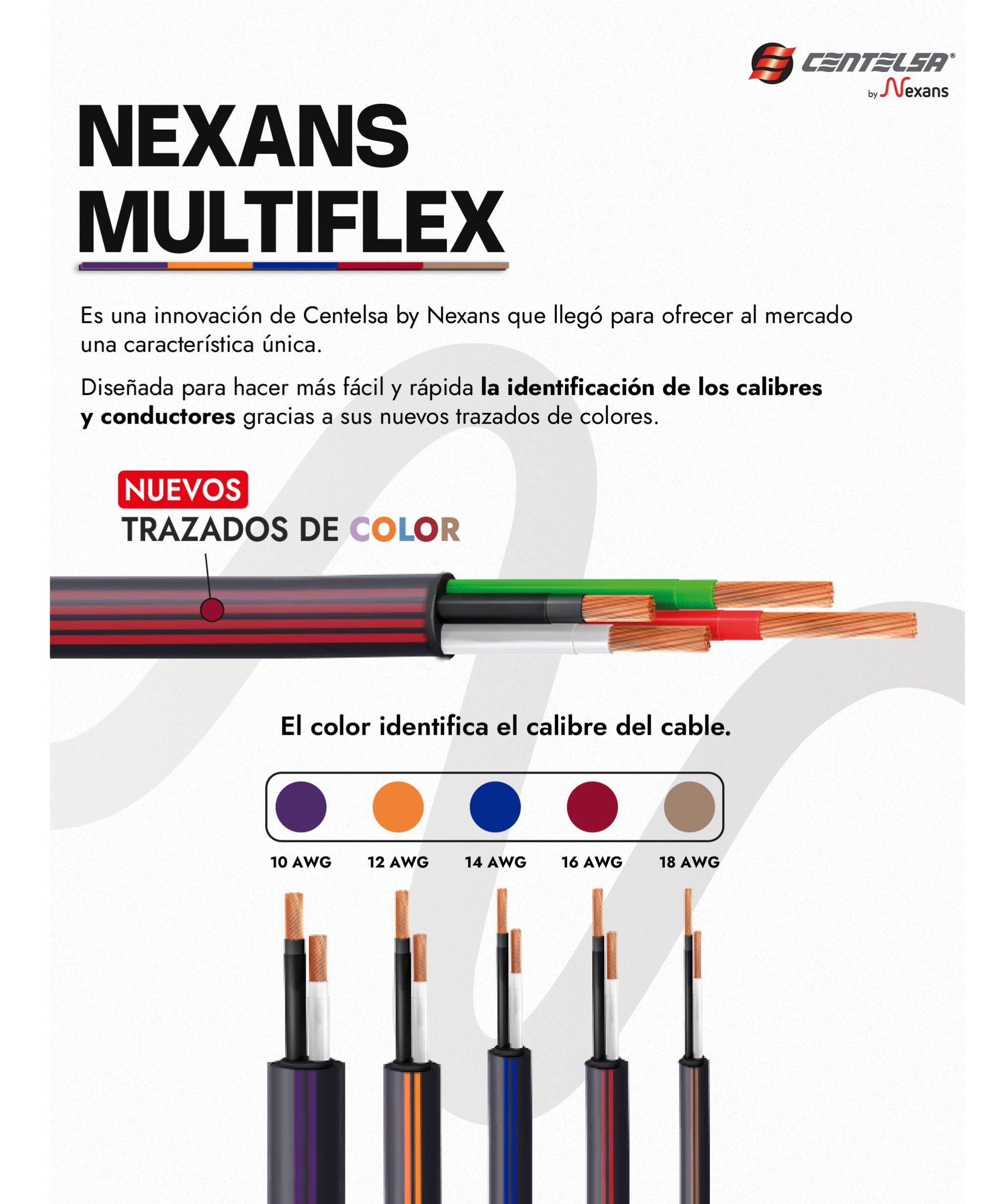

Innovación Nexans Multiflex

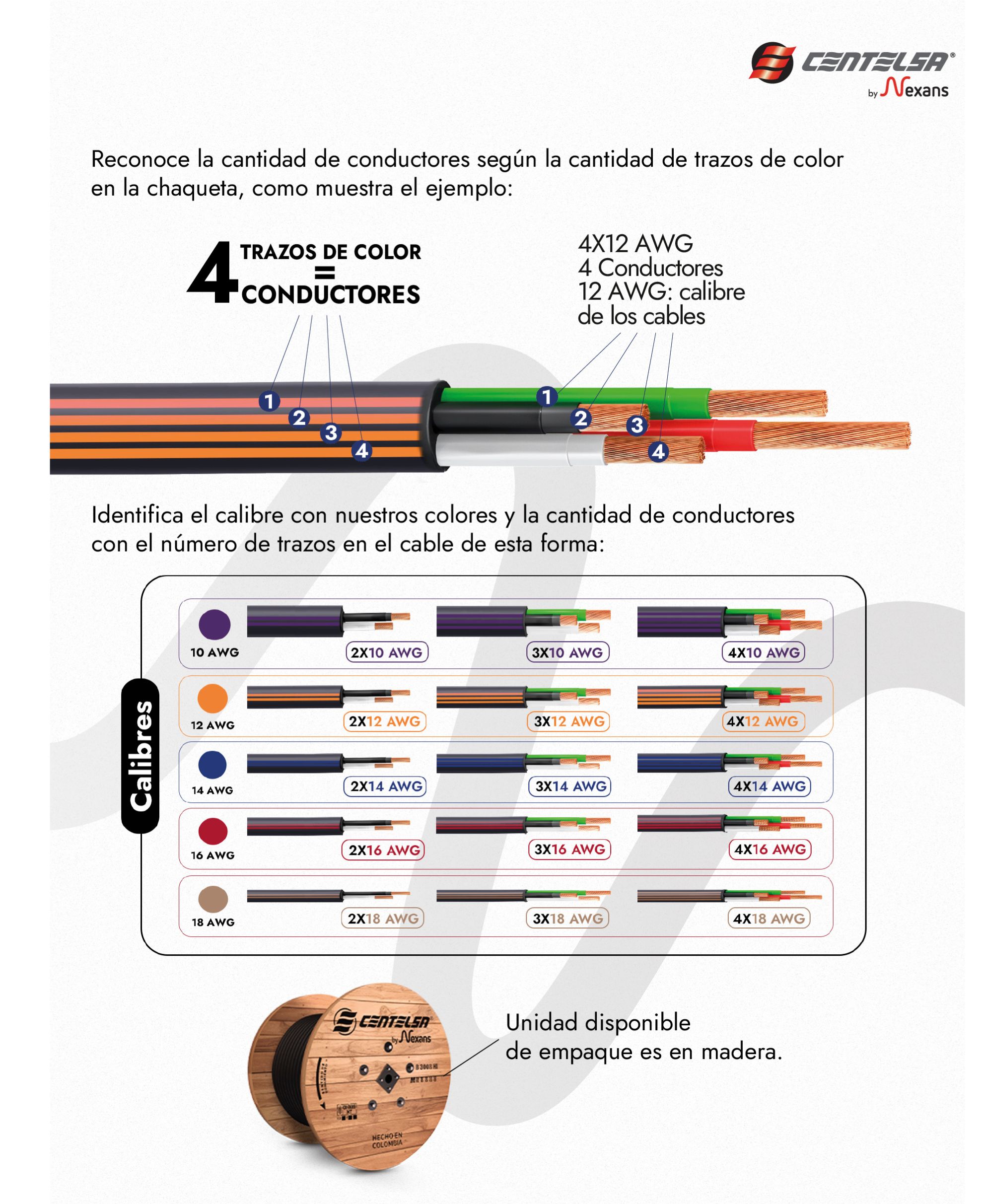

Nexans Multiflex Identificación de Calibres
Beneficios de Nexans Multiflex
Características Innovadoras de Nexans Multiflex
NOTA:
- Los datos aquí registrados son nominales y están sujetos a tolerancias según las normas y las prácticas normales de fabricación.
- Otras configuraciones no especificados en este catálogo, pueden estar disponibles bajo pedido especial y cantidades mínimas de fabricación.
- Imagenes y modelos 3D referenciales del produco original.
Características
Características
Características de construcción
Características de construcción
Características eléctricas
Características eléctricas
Características mecánicas
Características mecánicas
Características de uso
Características de uso
Recursos
Recursos
Selling & delivery Information
Marking
Size 14 AWG and largers: CENTELSA by NEXANS No Conductores x Calibre AWG Cu MULTIFLEX THWN-2/PVC 600 V 90°C TC SR MTW ER OIL RES I dir bur RoHS-HECHO EN COLOMBIA.
Size 16 AWG and 18 AWG: CENTELSA by NEXANS No Conductores x Calibre AWG Cu MULTIFLEX TFFN/PVC 600 V 90°C TC SR MTW ER OIL RES I dir bur RoHS-HECHO EN COLOMBIA.
