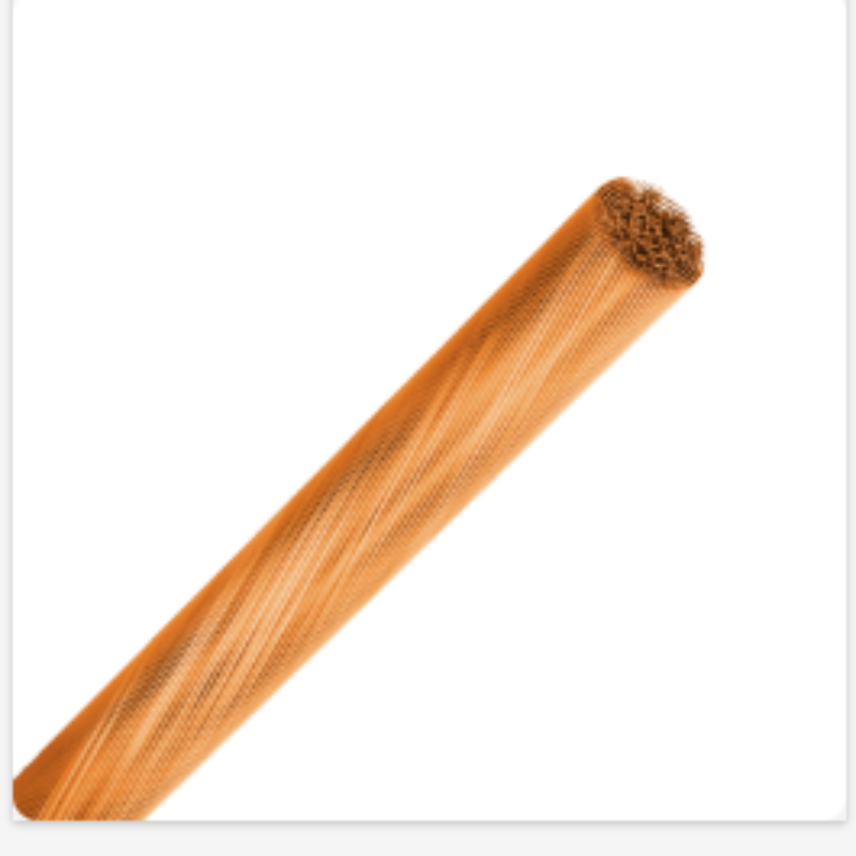

CABLE DE COBRE DESNUDO FLEXIBLE
20 AWG
Nexans ref.
- Embalaje: Bobina desechable
- Sección del conductor: 0,517 mm²
- Peso aproximado: 6 kg/km
- Diámetro exterior nominal: 0,97 mm
- Max. Resistencia DC del Conductor a 20 º C: 34,7 Ohm/km
- Intensidad de corriente admisible: 18,0 A
- Corriente de Cortocircuito Máx 1 s: 0,11 kA
18 AWG
Nexans ref.
- Embalaje: Bobina desechable
- Sección del conductor: 0,821 mm²
- Peso aproximado: 8 kg/km
- Diámetro exterior nominal: 1,16 mm
- Max. Resistencia DC del Conductor a 20 º C: 21,9 Ohm/km
- Intensidad de corriente admisible: 23,0 A
- Corriente de Cortocircuito Máx 1 s: 0,18 kA
16 AWG
Nexans ref.
- Embalaje: Bobina desechable
- Sección del conductor: 1,31 mm²
- Peso aproximado: 12 kg/km
- Diámetro exterior nominal: 1,47 mm
- Max. Resistencia DC del Conductor a 20 º C: 13,7 Ohm/km
- Intensidad de corriente admisible: 31,0 A
- Corriente de Cortocircuito Máx 1 s: 0,29 kA
14 AWG
Nexans ref.
- Embalaje: Bobina desechable
- Sección del conductor: 2,08 mm²
- Peso aproximado: 19 kg/km
- Diámetro exterior nominal: 1,88 mm
- Max. Resistencia DC del Conductor a 20 º C: 8,61 Ohm/km
- Intensidad de corriente admisible: 42,0 A
- Corriente de Cortocircuito Máx 1 s: 0,46 kA
12 AWG
Nexans ref.
- Embalaje: Bobina desechable
- Sección del conductor: 3,31 mm²
- Peso aproximado: 29 kg/km
- Diámetro exterior nominal: 2,36 mm
- Max. Resistencia DC del Conductor a 20 º C: 5,42 Ohm/km
- Intensidad de corriente admisible: 56,0 A
- Corriente de Cortocircuito Máx 1 s: 0,72 kA
10 AWG
Nexans ref.
- Embalaje: Bobina desechable
- Sección del conductor: 5,26 mm²
- Peso aproximado: 46 kg/km
- Diámetro exterior nominal: 2,97 mm
- Max. Resistencia DC del Conductor a 20 º C: 3,41 Ohm/km
- Intensidad de corriente admisible: 74,0 A
- Corriente de Cortocircuito Máx 1 s: 1,15 kA
Descripción
Descripción
Estándares
-
ProductoASTM B 174; ASTM B 3
Aplicaciones
Transmisión y distribución de energía eléctrica, en instalaciónes aéreas y para uso en sistemas de puesta a tierra.
Nota: Cualquier otra aplicación o uso no descrita anteriormente se considera como prohibida.
Construcción
Conductor
Conductor desnudo de cobre suave flexible.
Normas Aplicables
ASTM B3
ASTM B174
Certificado
RETIE N° 03886
Condiciones de Ampacidad
- Capacidad de corriente a temperatura ambiente 25°C, temperatura conductor 75°C, emisión solar 1kW/m², coeficientes de absorción y emisividad 0,5, velocidad del viento 610 mm/seg, a nivel del mar y a 60 Hz.
- Corriente de corto circuito para un (1,0) segundo, a temperatura inicial de 75°C y temperatura final de 560°C.
NOTA:
- Los datos aquí registrados son nominales y están sujetos a tolerancias según las normas y las prácticas normales de fabricación.
- Otras configuraciones no especificados en este catálogo, pueden estar disponibles bajo pedido especial y cantidades mínimas de fabricación.
Características
Características
Características de construcción
Características de construcción
Material del conductor
Cobre Suave
Flexibilidad del conductor
Clase J
