CABLE DUPLEX FLEXIBLE SPT 300V
CABLE DUPLEX FLEXIBLE SPT 300V
Conductor de cobre suave flexible, aislado en PVC.
Lee más2x10 AWG
Nexans ref. 201525
- Sección del conductor: 5,23 mm²
- Ancho: 8,6 mm
- Alto: 4,5 mm
- Peso aproximado: 121 kg/km
- Diámetro del conductor: 2,91 mm
- Espesor Aislamiento: 0,76 mm
- Max. Resistencia DC del Conductor a 20 º C: 3,41 Ohm/km
- Intensidad de corriente admisible: 30,0 A
2x12 AWG
Nexans ref. 201532
- Sección del conductor: 3,31 mm²
- Ancho: 7,64 mm
- Alto: 3,8 mm
- Peso aproximado: 86 kg/km
- Diámetro del conductor: 2,32 mm
- Espesor Aislamiento: 0,64 mm
- Max. Resistencia DC del Conductor a 20 º C: 5,42 Ohm/km
- Intensidad de corriente admisible: 25,0 A
2x14 AWG
Nexans ref. 201530
- Sección del conductor: 2,08 mm²
- Ancho: 6,64 mm
- Alto: 3,3 mm
- Peso aproximado: 59 kg/km
- Diámetro del conductor: 1,83 mm
- Espesor Aislamiento: 0,64 mm
- Max. Resistencia DC del Conductor a 20 º C: 8,61 Ohm/km
- Intensidad de corriente admisible: 18,0 A
2x16 AWG
Nexans ref. 201529
- Sección del conductor: 1,31 mm²
- Ancho: 5,8 mm
- Alto: 2,9 mm
- Peso aproximado: 41 kg/km
- Diámetro del conductor: 1,48 mm
- Espesor Aislamiento: 0,64 mm
- Max. Resistencia DC del Conductor a 20 º C: 13,71 Ohm/km
- Intensidad de corriente admisible: 13,0 A
2x18 AWG
Nexans ref. 201528
- Sección del conductor: 0,821 mm²
- Ancho: 5,14 mm
- Alto: 2,6 mm
- Peso aproximado: 29 kg/km
- Diámetro del conductor: 1,18 mm
- Espesor Aislamiento: 0,64 mm
- Max. Resistencia DC del Conductor a 20 º C: 21,9 Ohm/km
- Intensidad de corriente admisible: 10,0 A
2x20 AWG
Nexans ref. 201527
- Sección del conductor: 0,517 mm²
- Ancho: 4,24 mm
- Alto: 2,1 mm
- Peso aproximado: 20 kg/km
- Diámetro del conductor: 1,016 mm
- Espesor Aislamiento: 0,51 mm
- Max. Resistencia DC del Conductor a 20 º C: 34,7 Ohm/km
- Intensidad de corriente admisible: 7,0 A
Descripción
Descripción
Estándares
-
NacionalNTC 359; NTC 5521
Aplicación
Cordón de servicio liviano para instalaciones y conexiones portátiles.
Nota: Cualquier otra aplicación o uso no descrita anteriormente se considera como prohibida.

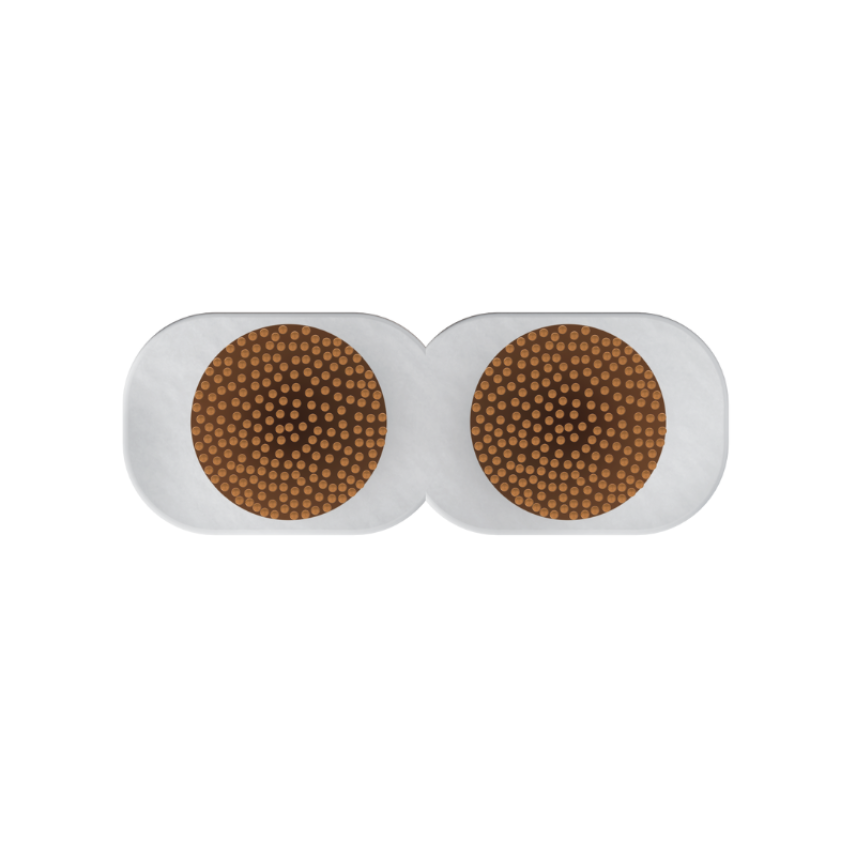

Construcción
Conductor
Dos conductores de cobre suave flexible dispuestos en paralelo.
Aislamiento
Aislamiento en policloruro de vinilo (PVC), resistente a la abrasión, calor y humedad. Compuesto libre de sustancia peligrosas (RoHS).
Normas Aplicables
- NTC 5521
- NTC 359
Certificado
RETIE N° 3263
RETIE N° 2004
Temperatura de Operación
60°C
Tensión de Operación
300 V
Identificación
- Ribetes de polaridad en uno de los conductores.
- Aislamiento en color blanco, negro y negro/rojo.
Condiciones de Ampacidad
- Capacidad de Corriente para temperatura ambiente 30ºC No mas de tres conductores trasportando corriente. NTC 5521, NTC 2050 Tabla 400.5(A)(1).
NOTA:
- Los datos aquí registrados son nominales y están sujetos a tolerancias según las normas y las prácticas normales de fabricación.
- Otras configuraciones no especificados en este catálogo, pueden estar disponibles bajo pedido especial y cantidades mínimas de fabricación.
Características
Características
Características de construcción
Características de construcción
Aislamiento
PVC
Flexibilidad del conductor
Flexible
Forma del conductor
Cableado Redondo
Material del conductor
Cobre
Características dimensionales
Características dimensionales
Número de conductores
2
Características eléctricas
Características eléctricas
Tensión de operación
300 V
Características mecánicas
Características mecánicas
Flexibilidad del cable
Flexible
Características de uso
Características de uso
Temperatura máxima operativa
60 °C
Conforme con RoHS
Si
