ALAMBRES THHN/THWN-2 600V RoHS
Certifications and labels
ALAMBRES THHN/THWN-2 600V RoHS

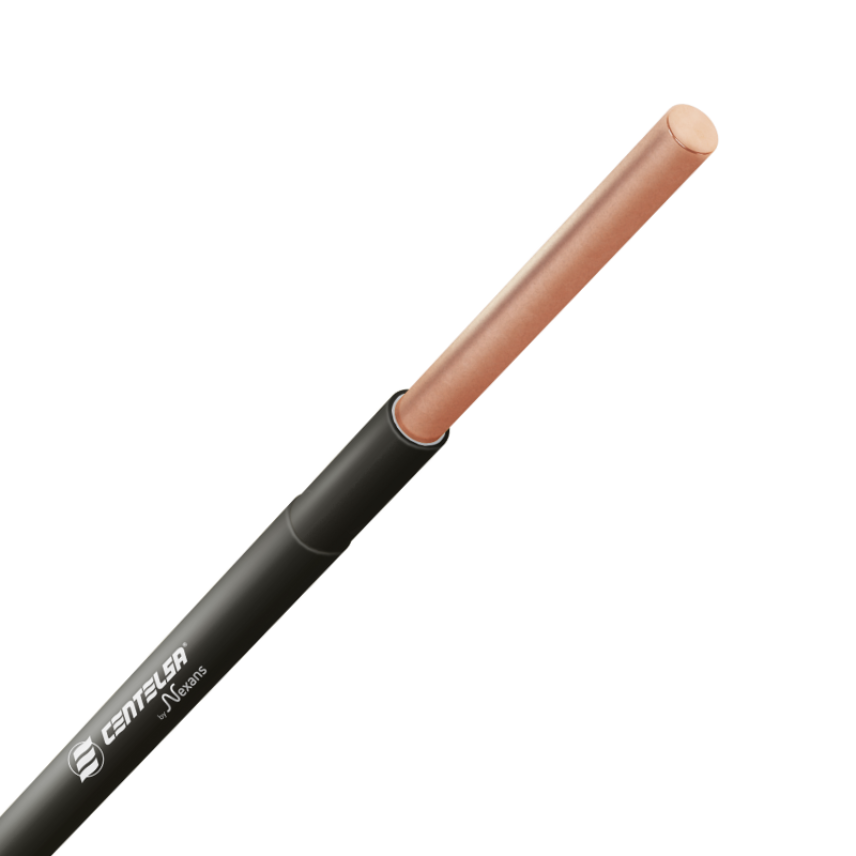

Alambre de cobre suave, aislado en PVC y cubierta en nylon.
Lee másA.14AWG
Nexans ref. 200300
- Embalaje: Rollo (100m)
- Sección del conductor: 2,08 mm²
- Peso aproximado: 23 kg/km
- Diámetro del conductor: 1,63 mm
- Diámetro exterior nominal: 2,73 mm
- Espesor Aislamiento: 0,38 mm
- Mínimo espesor de cubierta: 0,1 mm
- Nominal outer sheath thickness: 0,1 mm
- Max. Resistencia DC del Conductor a 20 º C: 8,45 Ohm/km
- Intensidad de corriente admisible: 25,0 A
- Amp.Nom.en Ducto/Direct.Enterrado) 30°C: 25 A
- Amp.Nominal en Aire 30°C: 35 A
A.12AWG
Nexans ref. 200303
- Embalaje: Rollo (100m)
- Sección del conductor: 3,31 mm²
- Peso aproximado: 35 kg/km
- Diámetro del conductor: 2,05 mm
- Diámetro exterior nominal: 3,15 mm
- Espesor Aislamiento: 0,38 mm
- Mínimo espesor de cubierta: 0,1 mm
- Nominal outer sheath thickness: 0,1 mm
- Max. Resistencia DC del Conductor a 20 º C: 5,31 Ohm/km
- Intensidad de corriente admisible: 30,0 A
- Amp.Nom.en Ducto/Direct.Enterrado) 30°C: 30 A
- Amp.Nominal en Aire 30°C: 40 A
A.10AWG
Nexans ref. 200305
- Embalaje: Rollo (100m)
- Sección del conductor: 5,26 mm²
- Peso aproximado: 55 kg/km
- Diámetro del conductor: 2,59 mm
- Diámetro exterior nominal: 3,95 mm
- Espesor Aislamiento: 0,51 mm
- Mínimo espesor de cubierta: 0,1 mm
- Nominal outer sheath thickness: 0,1 mm
- Max. Resistencia DC del Conductor a 20 º C: 3,34 Ohm/km
- Intensidad de corriente admisible: 40,0 A
- Amp.Nom.en Ducto/Direct.Enterrado) 30°C: 40 A
- Amp.Nominal en Aire 30°C: 55 A
A.8AWG
Nexans ref. 200307
- Embalaje: Rollo (100m)
- Sección del conductor: 8,37 mm²
- Peso aproximado: 90 kg/km
- Diámetro del conductor: 3,2 mm
- Diámetro exterior nominal: 5,2 mm
- Espesor Aislamiento: 0,76 mm
- Mínimo espesor de cubierta: 0,13 mm
- Nominal outer sheath thickness: 0,13 mm
- Max. Resistencia DC del Conductor a 20 º C: 2,1 Ohm/km
- Intensidad de corriente admisible: 55,0 A
- Amp.Nom.en Ducto/Direct.Enterrado) 30°C: 55 A
- Amp.Nominal en Aire 30°C: 80 A
Descripción
Descripción
Estándares
-
ProductoUL 83
-
NacionalNTC 1332
Aplicaciones
De uso para alambrado eléctrico en edificaciones, en circuitos alimentadores, ramales y redes de interior secundarias industriales, comerciales y residenciales. Especial para instalaciones en ambientes abrasivos o contaminados con aceite, grasas, gasolina y otras sustancias químicas.
Son Aptos para instalación en ductos, tuberías, tableros y en bandejas portacables según el RETIE numeral 3.17.6.2, literales b y q, desde el calibre 12 AWG y mayores.
Nota: Cualquier otra aplicación o uso no descrita anteriormente se considera como prohibida.
Construcción
Conductor
Alambre de cobre suave.
Aislamiento
Policloruro de vinilo (PVC), retardante a la llama (FR), resistente al calor, abrasión y la humedad, resistente a los rayos solares (SR) en color negro, libre de sustancias peligrosas (RoHS).
Chaqueta
Poliamida (Nylon), resistente a la gasolina y aceites (GR II).
Normas Aplicables
UL 83, NTC 1332
Certificado
- CIDET N° 00406
- CIDET N° CP25_AA00019
- CIDET N° 01864
- CIDET N° CP25_AA00387
Temperatura de Operación
90°C para sitios secos, húmedos y mojados.
Tensión de Operación
600 V
Identificación

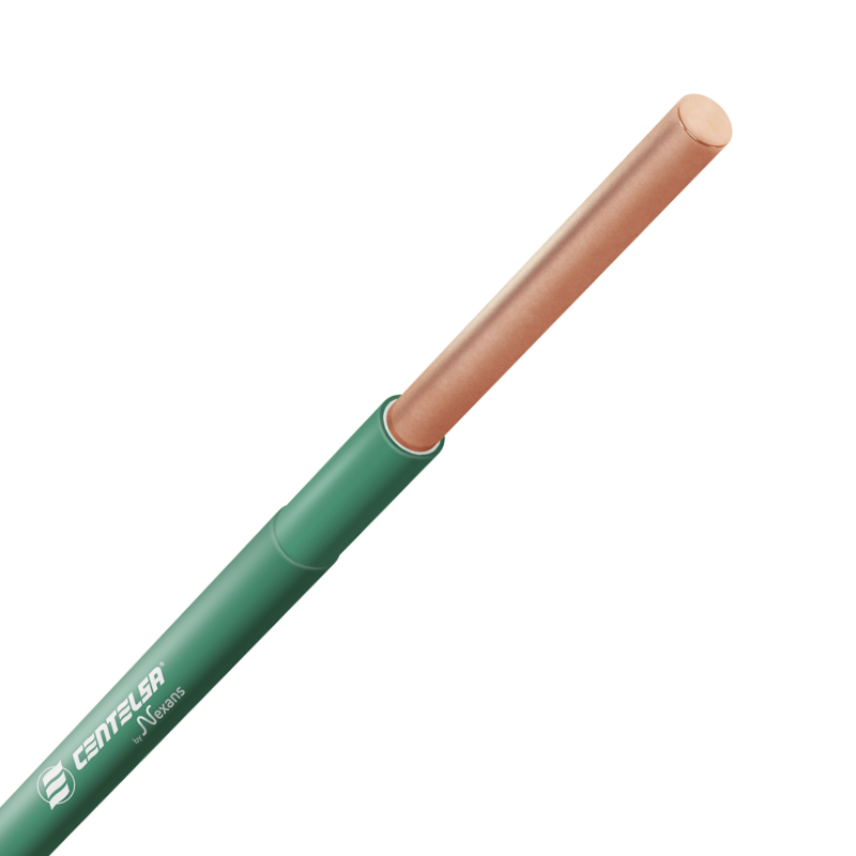

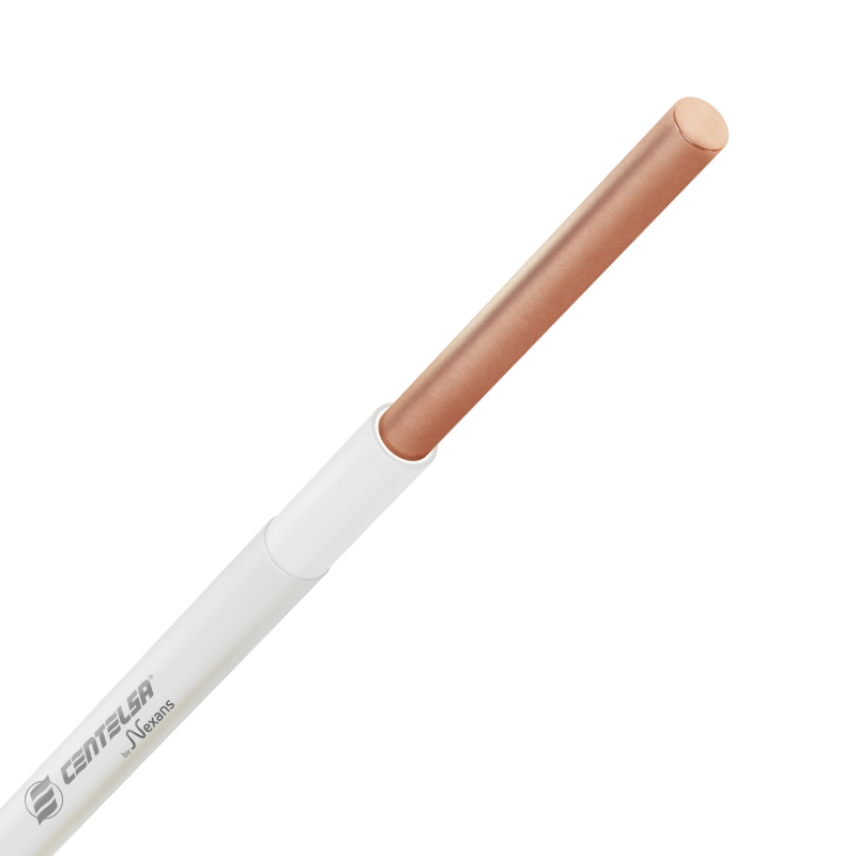

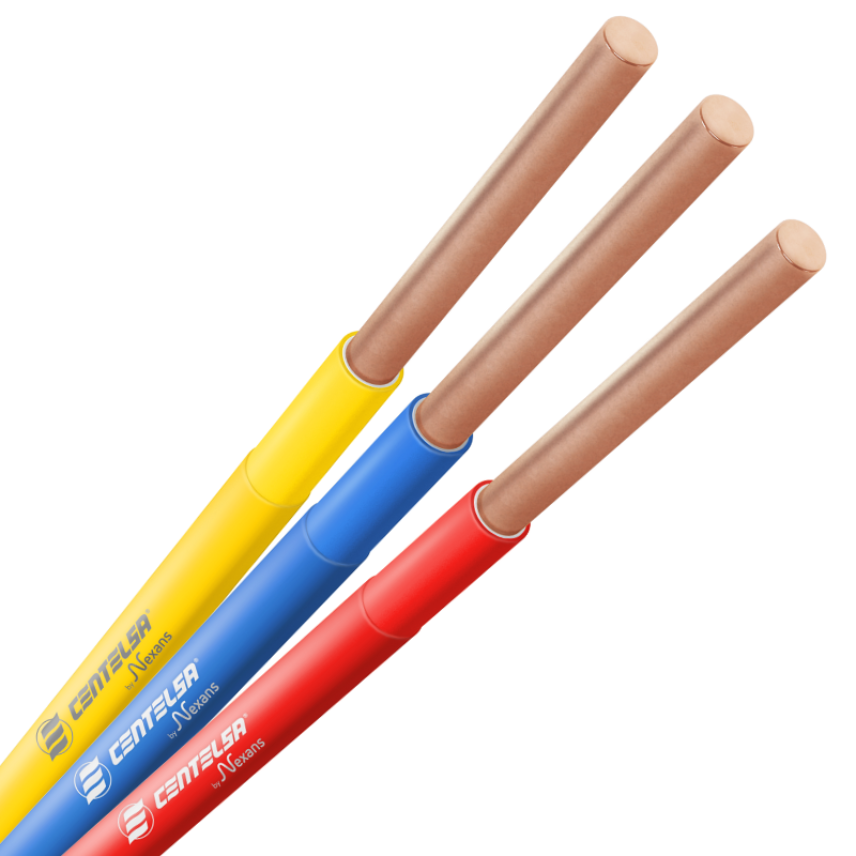

- Aislamiento en colores de acuerdo con el estandar de fabricación. Negro, Blanco, Rojo, Verde, Azul y Amarillo.
Empaque DIsponible
- Rollos de 100 metros
- Carretes de 100 metros Mobiway™ POP
- Carretes de 500 metros
- Carretes de 1000 metros
CONDICIONES DE AMPACIDAD
(*) Capacidad de corriente para 90°C temperatura del conductor, 30°C temperatura ambiente. No más de tres conductores portadores de corriente en un ducto, canalización o directamente enterrado. NTC 2050 "NEC", Tabla 310.15(B)(16).
(**) Capacidad de corriente para 90°C temperatura del conductor, 30°C temperatura ambiente. Conductor monopolar al aire libre. NTC 2050 "NEC", Tabla 310.15(B)(17).
NOTA
- Los datos aquí registrados son nominales y están sujetos a tolerancias según las normas y las prácticas normales de fabricación.
- Otras configuraciones no especificados en este catálogo, pueden estar disponibles bajo pedido especial y cantidades mínimas de fabricación.
- Mobiway™ POP: Sistema patentado, reutilizable, que combina una herramienta y una nueva presentación de empaque en carretes de 100m para ALAMBRES THHN/ THWN-2 calibres: 12 AWG y 14 AWG https://www.nexans.co/es/services/Mobiway/MobiwayPOP.html.
- ESCANÉALO y ya: Valida la autenticidad de tus productos con una etiqueta especial que contiene un holograma de seguridad y un código QR con información única para cada rollo de ALAMBRES THHN/THWN-2 calibres: 12 AWG y 14 AWG.
Descubre cómo escanear la etiqueta: https://www.nexans.co/es/services/solutions/NexansLineaPlus/ESCANEALO-y-ya.html
Mobiway™ POP
Descubre Mobiway™ POP

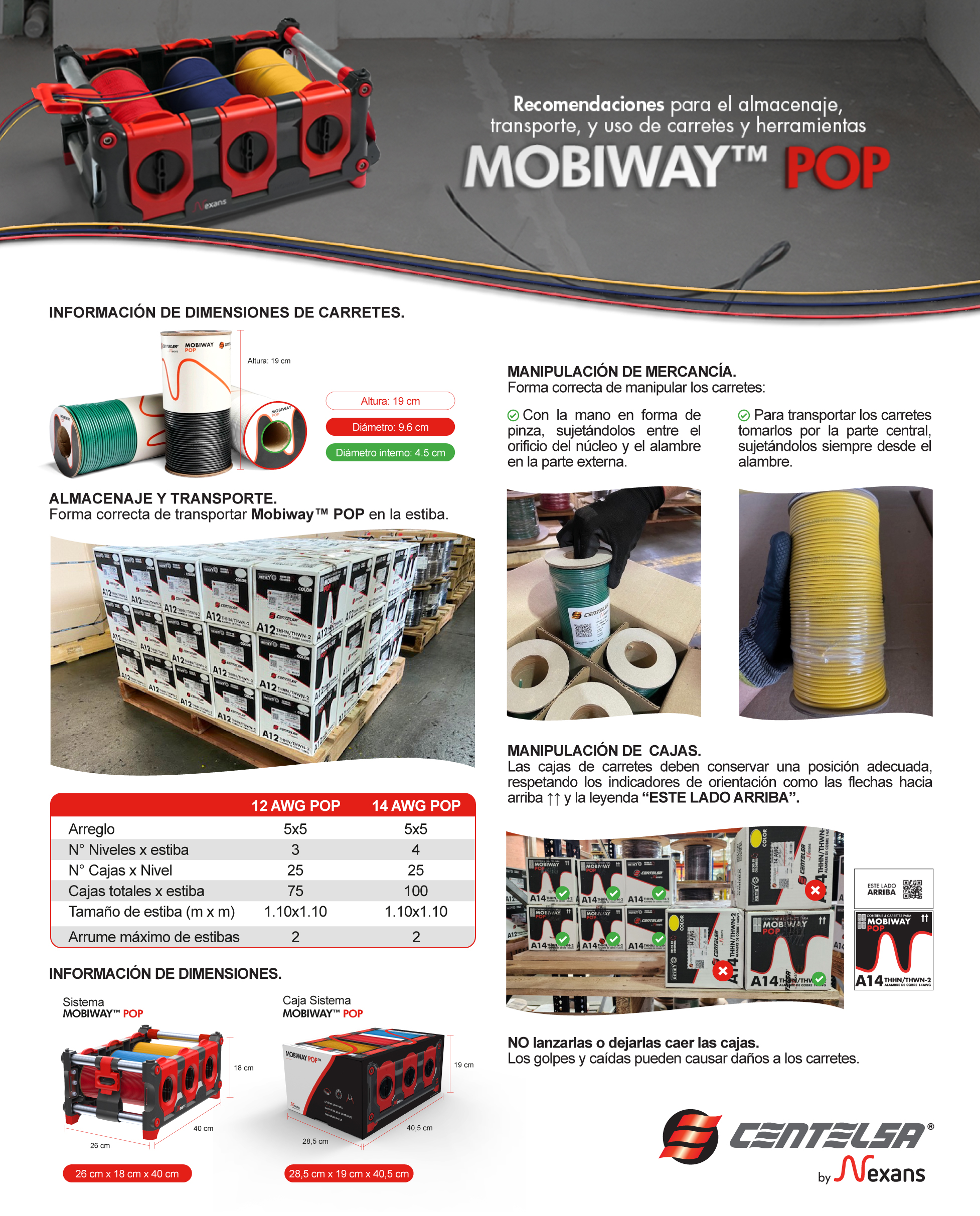

Notas Mobiway™ POP
Innovación Disponible - NEXANS LÍNEA PLUS+
NEXANS LINEA PLUS+: Más beneficios al momento de usar productos Centelsa by Nexans con aislamiento PVC.
• Rompe Fácil: Troquelado para fácil apertura.
Referencias disponibles: ROLLOS DE 100m calibres 12 AWG - 14 AWG.
ESCANÉALO y ya
Escanea por medio de la App y verifica que tu producto es original
