Cable fotovoltaico Energyflex-PV WIRE

Productos

1/0 AWG

Nexans ref. 10049096

  • Embalaje: Bolsa (Dia)
  • Peso aproximado: 660 kg/km
  • Sección del conductor: 53,5 mm²
  • Diámetro exterior nominal: 14,94 mm
  • Espesor Aislamiento: 2,67 mm
  • Intensidad de corriente admisible: 170,0 A
  • Max. Resistencia DC del Conductor a 20 º C: 0,266 Ohm/km



10AWG

Nexans ref. 10040950

  • Embalaje: Bolsa (Dia)
  • Peso aproximado: 90 kg/km
  • Sección del conductor: 5,26 mm²
  • Diámetro exterior nominal: 7,06 mm
  • Espesor Aislamiento: 1,9 mm
  • Intensidad de corriente admisible: 40,0 A
  • Max. Resistencia DC del Conductor a 20 º C: 3,41 Ohm/km



12 AWG

Nexans ref. 10039593

  • Embalaje: Bolsa (Dia)
  • Peso aproximado: 68 kg/km
  • Sección del conductor: 3,31 mm²
  • Diámetro exterior nominal: 6,42 mm
  • Espesor Aislamiento: 1,9 mm
  • Intensidad de corriente admisible: 30,0 A
  • Max. Resistencia DC del Conductor a 20 º C: 5,75 Ohm/km



14 AWG

Nexans ref. 10039591

  • Embalaje: Spool (1000m)
  • Peso aproximado: 53 kg/km
  • Sección del conductor: 2,08 mm²
  • Diámetro exterior nominal: 5,92 mm
  • Espesor Aislamiento: 1,9 mm
  • Intensidad de corriente admisible: 25,0 A
  • Max. Resistencia DC del Conductor a 20 º C: 9,15 Ohm/km



2/0 AWG

Nexans ref. 10047688

  • Embalaje: Bolsa (Dia)
  • Peso aproximado: 808 kg/km
  • Sección del conductor: 67,4 mm²
  • Diámetro exterior nominal: 16,08 mm
  • Espesor Aislamiento: 2,67 mm
  • Intensidad de corriente admisible: 195,0 A
  • Max. Resistencia DC del Conductor a 20 º C: 0,211 Ohm/km



250 Kcmil

Nexans ref. 10046615

  • Embalaje: Bolsa (Dia)
  • Peso aproximado: 1456 kg/km
  • Sección del conductor: 127 mm²
  • Diámetro exterior nominal: 21,56 mm
  • Espesor Aislamiento: 3,05 mm
  • Intensidad de corriente admisible: 290,0 A
  • Max. Resistencia DC del Conductor a 20 º C: 0,141 Ohm/km



2AWG

Nexans ref. 10045000

  • Embalaje: Bolsa (Dia)
  • Peso aproximado: 415 kg/km
  • Sección del conductor: 33,6 mm²
  • Diámetro exterior nominal: 11,98 mm
  • Espesor Aislamiento: 2,16 mm
  • Intensidad de corriente admisible: 130,0 A
  • Max. Resistencia DC del Conductor a 20 º C: 0,532 Ohm/km



300 Kcmil

Nexans ref. 10049095

  • Embalaje: Bolsa (Dia)
  • Peso aproximado: 1666 kg/km
  • Sección del conductor: 152 mm²
  • Diámetro exterior nominal: 22,99 mm
  • Espesor Aislamiento: 3,05 mm
  • Intensidad de corriente admisible: 320,0 A
  • Max. Resistencia DC del Conductor a 20 º C: 0,123 Ohm/km



350 Kcmil

Nexans ref. 10046616

  • Embalaje: Bolsa (Dia)
  • Peso aproximado: 1877 kg/km
  • Sección del conductor: 177 mm²
  • Diámetro exterior nominal: 24,38 mm
  • Espesor Aislamiento: 3,05 mm
  • Intensidad de corriente admisible: 350,0 A
  • Max. Resistencia DC del Conductor a 20 º C: 0,105 Ohm/km



4 AWG

Nexans ref. 10040927

  • Embalaje: Bolsa (Dia)
  • Peso aproximado: 285 kg/km
  • Sección del conductor: 21,2 mm²
  • Diámetro exterior nominal: 10,44 mm
  • Espesor Aislamiento: 2,16 mm
  • Intensidad de corriente admisible: 95,0 A
  • Max. Resistencia DC del Conductor a 20 º C: 0,846 Ohm/km



4/0 AWG

Nexans ref. 10049383

  • Embalaje: Bolsa (Dia)
  • Peso aproximado: 1198 kg/km
  • Sección del conductor: 107 mm²
  • Diámetro exterior nominal: 19,52 mm
  • Espesor Aislamiento: 2,67 mm
  • Intensidad de corriente admisible: 260,0 A
  • Max. Resistencia DC del Conductor a 20 º C: 0,167 Ohm/km



500 Kcmil

Nexans ref. 10040953

  • Embalaje: Bolsa (Dia)
  • Peso aproximado: 2594 kg/km
  • Sección del conductor: 253 mm²
  • Diámetro exterior nominal: 30,69 mm
  • Espesor Aislamiento: 3,05 mm
  • Intensidad de corriente admisible: 430,0 A
  • Max. Resistencia DC del Conductor a 20 º C: 0,074 Ohm/km



6 AWG

Nexans ref. 10039595

  • Embalaje: Bolsa (Dia)
  • Peso aproximado: 147 kg/km
  • Sección del conductor: 13,3 mm²
  • Diámetro exterior nominal: 9,42 mm
  • Espesor Aislamiento: 2,16 mm
  • Intensidad de corriente admisible: 75,0 A
  • Max. Resistencia DC del Conductor a 20 º C: 1,34 Ohm/km



600 Kcmil

Nexans ref. 10039592

  • Embalaje: Bolsa (Dia)
  • Peso aproximado: 3083 kg/km
  • Sección del conductor: 304 mm²
  • Diámetro exterior nominal: 33,93 mm
  • Espesor Aislamiento: 3,43 mm
  • Intensidad de corriente admisible: 475,0 A
  • Max. Resistencia DC del Conductor a 20 º C: 0,059 Ohm/km



8 AWG

Nexans ref. 10039594

  • Embalaje: Bolsa (Dia)
  • Peso aproximado: 133 kg/km
  • Sección del conductor: 8,37 mm²
  • Diámetro exterior nominal: 8,36 mm
  • Espesor Aislamiento: 2,16 mm
  • Intensidad de corriente admisible: 55,0 A
  • Max. Resistencia DC del Conductor a 20 º C: 2,14 Ohm/km



Descripción

Descripción

Estándares

  • Internacional
    UL 4703

Aplicaciones

Para alimentación de circuitos de baja tensión hasta 2kV en instalaciones de energía solar fotovoltaica donde se requieran características de resistencia a la intemperie. En general los cables pueden ser usados para sistemas descritos en la NTC 2050 Artículo 690 parte IV.

Pueden instalarse en tubería Conduit, directamente enterrado o expuesto a la luz solar, en lugares secos húmedos o mojados.

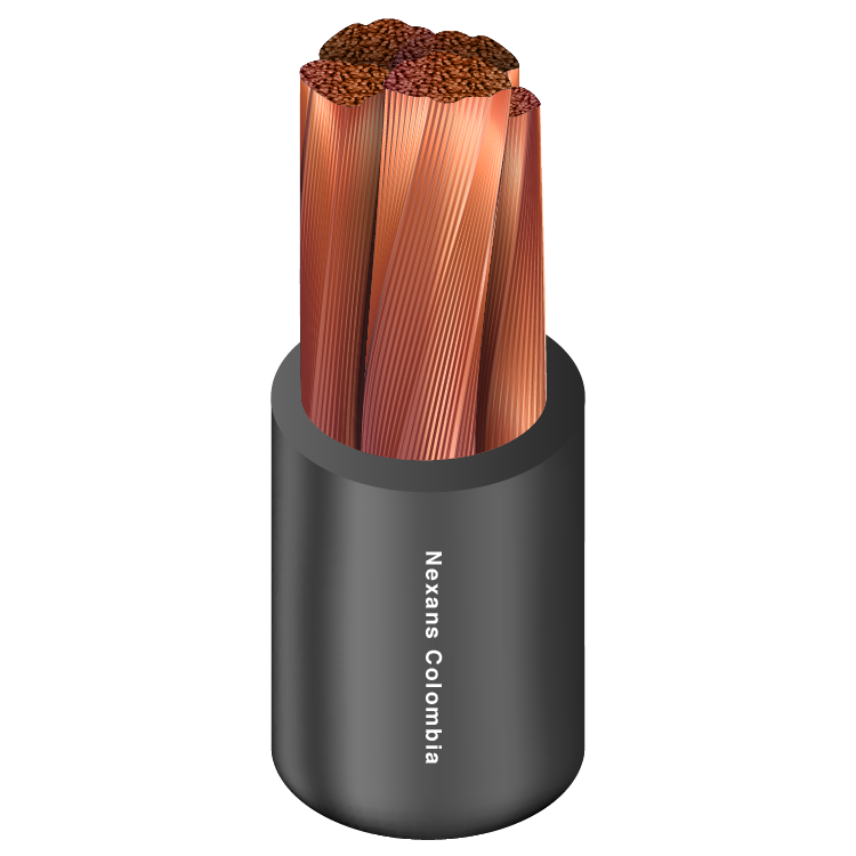

Construcción

Conductor

Cobre temple suave flexible.

Opcional: Cobre estañado.

Aislamiento

Compuesto termoestable Retardante a la llama (FR) y resistente a los rayos UV (SR).

Normas Aplicables

UL 4703

Certificado

RETIE y NORMA N° 06875/07015

Temperatura de funcionamiento

90°C

Tensión de operación

2kV

Identificación

Aislamiento en color Negro. Otros colores están disponibles bajo pedido.

Características

Características

Características de construcción

Características de construcción

Aislamiento
XLPE
Flexibilidad del conductor
Flexible
Material del conductor
Cobre

Características dimensionales

Características dimensionales

Número de conductores
1

Características eléctricas

Características eléctricas

Tensión nominal de servicio Uo/U
2 kV

Características mecánicas

Características mecánicas

Resistencia a la abrasión
Excellent

Características de uso

Características de uso

Baja emisión de humos
Baja Emisión
No propagador del incendio
Resistencia a la intemperie
-
Resistencia a radiaciones ultravioletas

Recursos

Recursos

Selling & delivery Information

Empaque
Carretes de 500 o 1000m.
